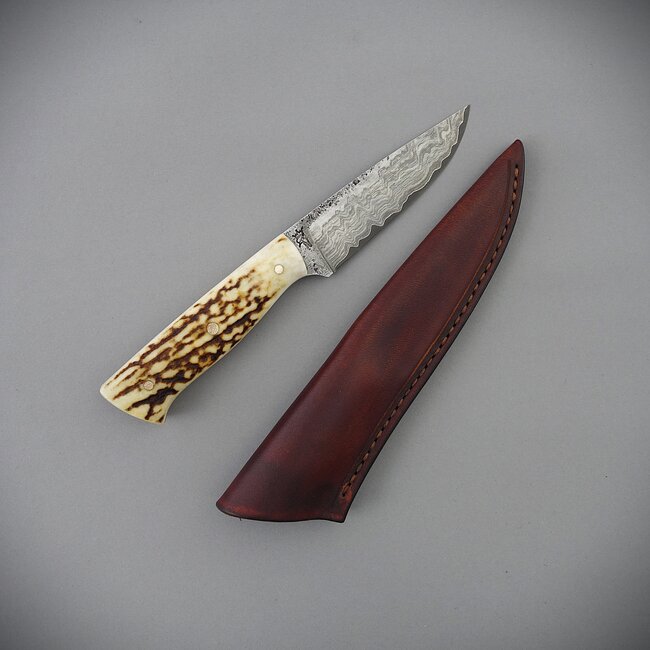

18 (9) cm EDC "historisches Eisen" mit Lederscheide

Dieses Messer ist als EDC (Every Day Carry) für die Hosentasche konzipiert. Also ein Messer, welches klein und dezent genug ist, um es jeden Tag mit sich zu führen. Deshalb hat die Lederscheide bewusst keine Gürtelschnalle. Es kann einfach in der Hosentasche, dem Rucksack oder der Handtasche verstaut bzw. mitgeführt werden. Aufgrund der geringen Klingenlänge fällt es in Deutschland nicht unter das Führungsverbot.

Die Schneide dieses Messers besteht aus der Sonderlegierung 1.2419.05 mit einer Härte von 65 hrc. Die Seitenlagen der Klinge bestehen aus historischem Eisen von 1653, welches ich zusätzlich reffiniert habe, um ein besonders schöne Struktur zu erzeugen. Der Griff besteht aus Hirschhorn, die Bronzepins sind vernietet und haben eine feine Hammerschlag-Optik. Griffschalen und Flacherl der Klinge sind mit einer Fase versehen, um zu verhindern, dass sich scharfe Kanten bilden, wenn das Griffmaterial arbeitet. Der Griff hat eine versteckte Fangriemenöse.

Abgesehen von rostfreien Stählen und PM-Stählen werden alle von mir verwendeten Stähle einem zusätzlichen Raffinationsprozess unterzogen. Dabei wird das Flachmaterial in gleichgroße Stücke geschnitten, präzise plangeschliffen und zu Paketen von mind. 60 mm Höhe gestapelt. Im Anschluss werden die Pakete unter Luftausschluss feuerverschweißt und ausgeschmiedet. Dieses so raffinierte Material bildet das Ausgangsmaterial für die späteren Klingen. Durch diesen Prozess erreicht man eine deutlich feinere und homogene Verteilung der Legierungselemende und, in Kombination mit einer angepassten Wärmebehandlung, kleine und gleichmäßig verteilte Sonderkarbide. Außerdem schließen sich mikroskopisch kleine Gaseinschlüsse und Lunker aus der Produktion. So erreicht man, bei gleicher Härte, eine bessere Schneidkantenstabilität und ein einen höheren Widerstand gegen Mikroausbrücke im Vergleich zum nicht raffinierten Ausgangsmaterial.

Selbstverständlich wurde der Rohling zusätzlich mit optimaler Temperaturführung und Umformung geschmiedet und anschließend einer umfangreichen Wärmebehandlung unterzogen (inkl. Tiefkühlbehandlung nach dem Härten). Das garantiert ein optimal eingestelltes Gefüge sowie feinst verteilte Karbide.
